Voor het transporteren van zwaar, grof of vervuilend materiaal is een standaard transportband niet altijd voldoende. Afvalstromen, recyclingmateriaal en andere bulkgoederen stellen hoge eisen aan de transportband, constructie en de manier waarop het materiaal wordt ingevoerd en afgevoerd.
Jansen Conveyors ontwikkelt en bouwt robuuste rubber transportbanden volledig op maat voor het materiaal, de gewenste capaciteit en de omstandigheden binnen uw installatie.
Wanneer kies je voor een rubber transportband?
Rubber transportbanden worden veel toegepast voor het continu transporteren van bulkgoederen en materiaalstromen die zwaarder, grover of vervuilender zijn. Denk bijvoorbeeld aan afval- en recyclingstromen, hout, metalen delen, bouw- en sloopmateriaal en andere losse industriële materialen.
Rubber is slijtvast en robuust en kan worden gecombineerd met een zware stalen frameconstructie. Hierdoor zijn ook lange transportafstanden en grotere bandbreedtes mogelijk.
Voor lichtere producten of toepassingen waarbij bijvoorbeeld hygiëne, eenvoudig reinigen of snel wisselen van de band belangrijk is, kan een PU-, PVC- of kunststof modulaire transportband een betere oplossing zijn. Het te transporteren product bepaalt daarom voor een belangrijk deel welk type transportband het meest geschikt is.
Afval & recycling | Hout | Metaaldelen | Bouw- en sloopmateriaal | Bulkgoederen | Industriële materiaalstromen
Waarom een trogband voor los materiaal?
Bij het transporteren van los materiaal is het belangrijk dat het product zoveel mogelijk op de transportband blijft liggen. Daarom kunnen onze rubber transportbanden worden uitgevoerd als trogband.

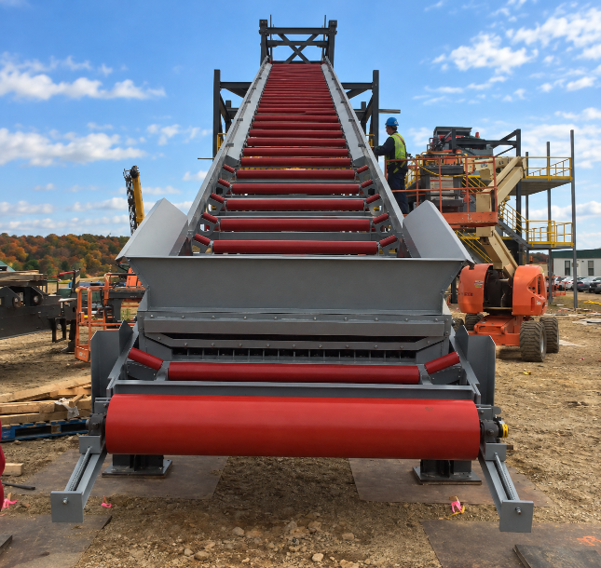

Bij een trogband wordt de rubberband door schuin geplaatste draagrollen in een trogvorm geleid. Het materiaal ligt daardoor niet alleen óp de transportband, maar gedeeltelijk ín de band. Hierdoor kan een grotere hoeveelheid los materiaal worden getransporteerd en wordt de kans kleiner dat materiaal tijdens het transport over de zijkanten van de band valt.
De rollen zorgen bovendien voor een rollende ondersteuning van de band. Dit maakt deze constructie zeer geschikt voor langere transportafstanden en grotere materiaalstromen.
Zwaar materiaal op een transportband storten
Niet alleen het gewicht dat een transportband moet vervoeren is belangrijk. Ook de manier waarop het materiaal op de band terechtkomt heeft grote invloed op de constructie.
Wanneer zware stukken materiaal vanaf hoogte op een rubberband vallen, ontstaat bij het invoerpunt iedere keer een grote belasting. Zonder de juiste ondersteuning kan dit leiden tot versnelde slijtage of beschadiging van de band en de onderliggende constructie.
Daarom kunnen op deze plaatsen speciale impactsecties worden toegepast. Het frame wordt ter plaatse versterkt en onder de band kunnen impactrollen, impactbars of een impactbed worden aangebracht. Deze vangen een belangrijk deel van de klap van het vallende materiaal op en ondersteunen de band op het zwaarst belaste gedeelte.
Impactsectie bij zware belasting
Impactrollen
Rollende ondersteuning bij het invoerpunt.
Impactbars
Ondersteuning van de band over een groter oppervlak.
Impactbed
Extra ondersteuning op zwaar belaste invoerpunten.
Welke uitvoering nodig is, hangt onder andere af van het gewicht van het materiaal, de stukgrootte en de hoogte waarvan het op de band valt.

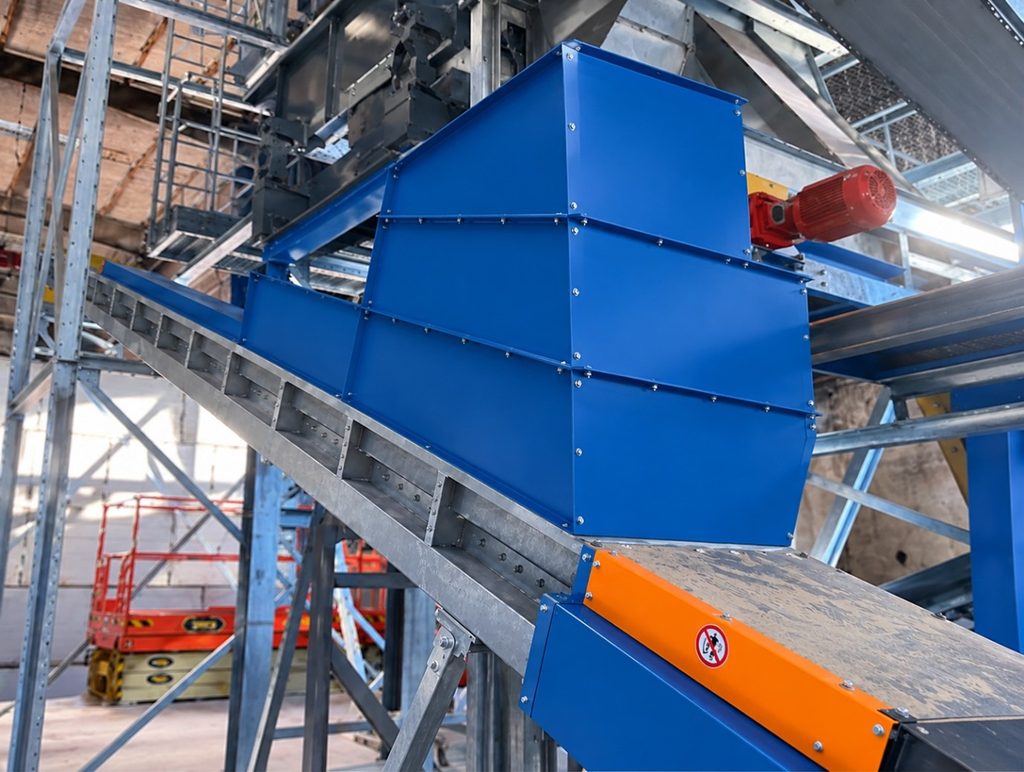

Voorkomen dat materiaal naast en onder de transportband terechtkomt
Bij afval, recyclingmateriaal en andere losse bulkstromen kan materiaal tijdens het transport naast of onder de transportband terechtkomen. Dit veroorzaakt niet alleen vervuiling rondom de installatie, maar kan ook extra onderhoud en stilstand veroorzaken.
Daarom kijken we bij het ontwerp naar de complete materiaalstroom: van de manier waarop het materiaal op de band terechtkomt tot de plaats waar het weer wordt afgevoerd.
De trogvorm van de band helpt het materiaal naar het midden van de transportband te houden. Rond invoer- en overstortpunten kunnen aanvullende geleidingen en afdichtingen worden toegepast om materiaalverlies zoveel mogelijk te beperken.
Hoe houd je een rubber transportband schoon?
Bij het transporteren van afval en vervuilende, vochtige of klevende producten kan materiaal aan het oppervlak van de rubberband blijven zitten. Wanneer de band vervolgens aan de onderzijde terugloopt, kan dit materiaal onder de complete transporteur terechtkomen.
Een goede bandreiniging is daarom een belangrijk onderdeel van een rubber transportbandsysteem.

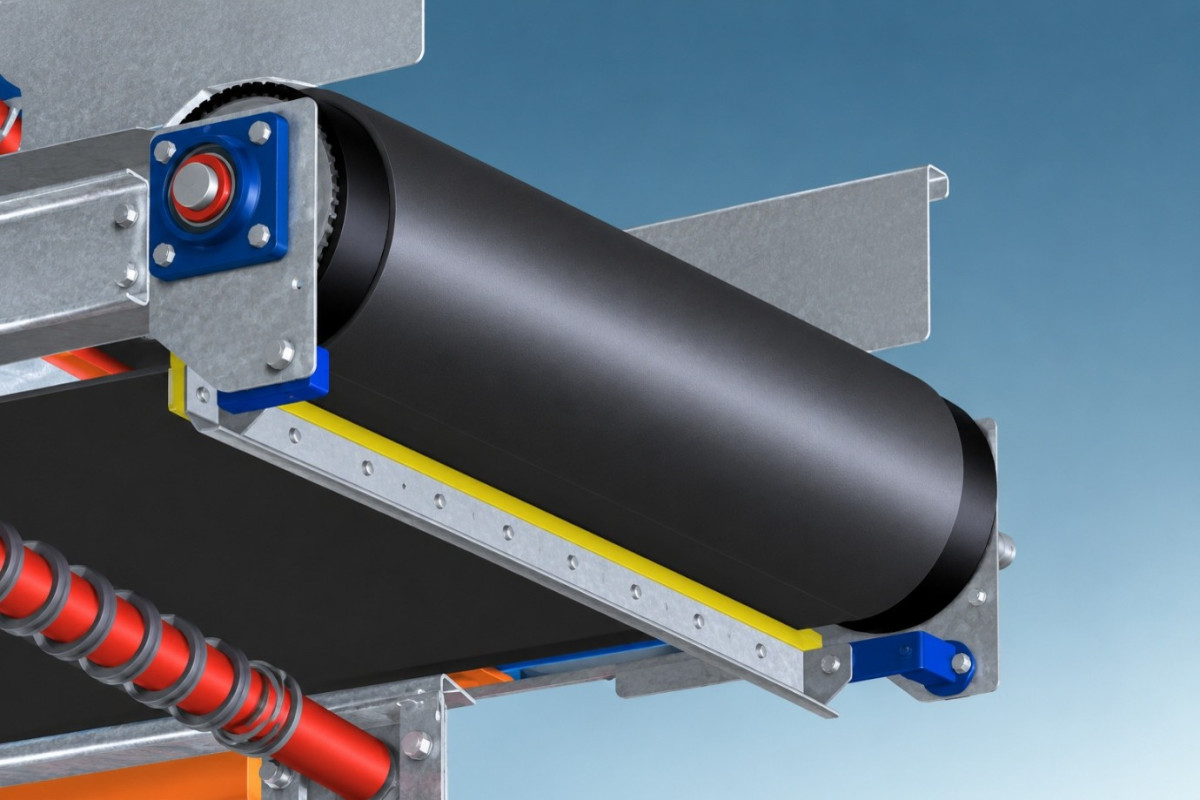

Bij de afvoerzijde kan een bandschraper tegen de rubberband worden geplaatst. Deze verwijdert achtergebleven materiaal voordat de band aan zijn retourloop begint. De schraper kan met een veersysteem tegen de band worden gedrukt, zodat deze ook bij slijtage contact met de band blijft houden.
Een schonere retourband betekent minder materiaal onder de installatie, minder vervuiling rondom rollen en trommels en minder handmatig schoonmaakwerk.
De binnenzijde van de transportband schoonhouden
Materiaal kan echter ook aan de binnenzijde van de retourgaande band terechtkomen. Wanneer dit materiaal met de band wordt meegenomen, kan het uiteindelijk tussen de rubberband en een keer- of aandrijftrommel terechtkomen.

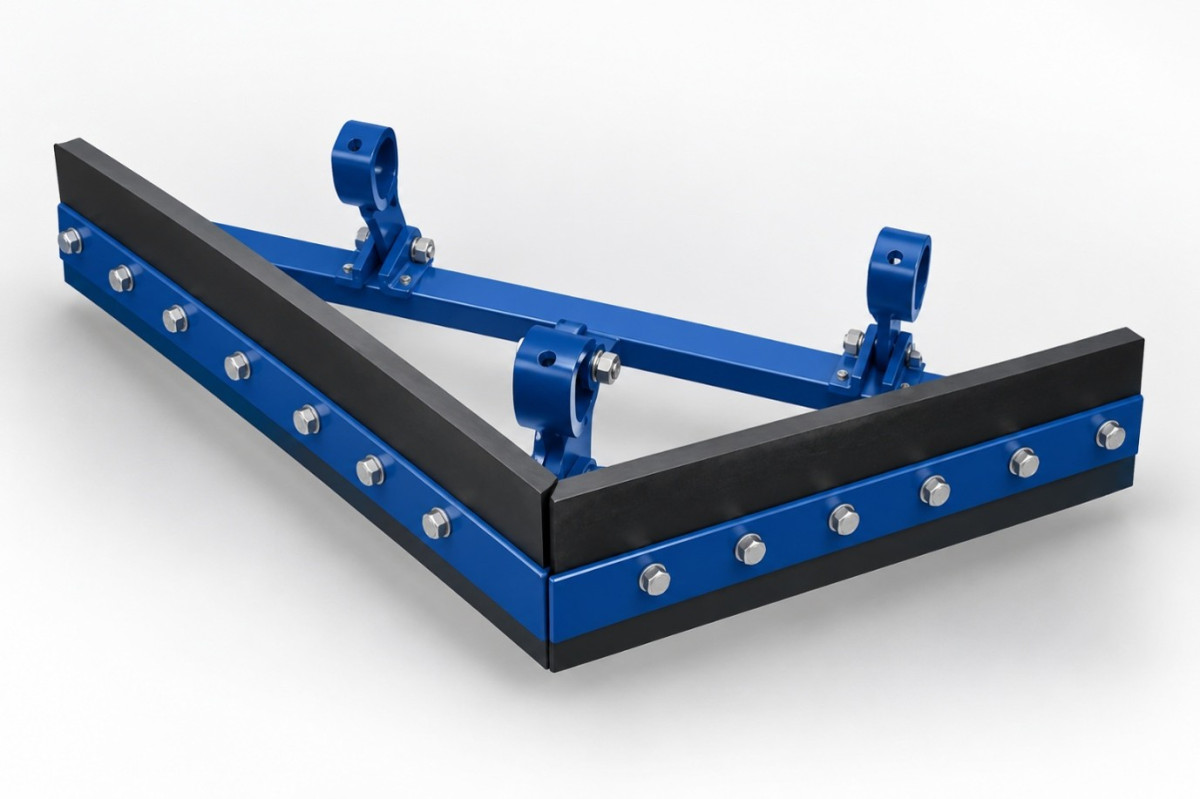

Om dit te voorkomen kan een V-schraper aan de binnenzijde van de transportband worden toegepast. Door zijn V-vorm voert deze los materiaal naar de zijkanten van de band af voordat het een trommel kan bereiken.
De V-schraper heeft daarmee een ander doel dan de bandschraper aan de productzijde: hij houdt vooral het binnenste gedeelte van de transporteur schoon en helpt voorkomen dat los materiaal tussen de band en de trommels terechtkomt.
De V-schraper is een optie die we toepassen wanneer het te transporteren materiaal en de toepassing daar aanleiding toe geven.
Modulair opgebouwde rubber transportbanden
Een transportsysteem wordt gebouwd voor jarenlang gebruik, terwijl een productie- of recyclingproces in de toekomst kan veranderen. Daarom kunnen onze rubber transportbanden modulair worden opgebouwd.

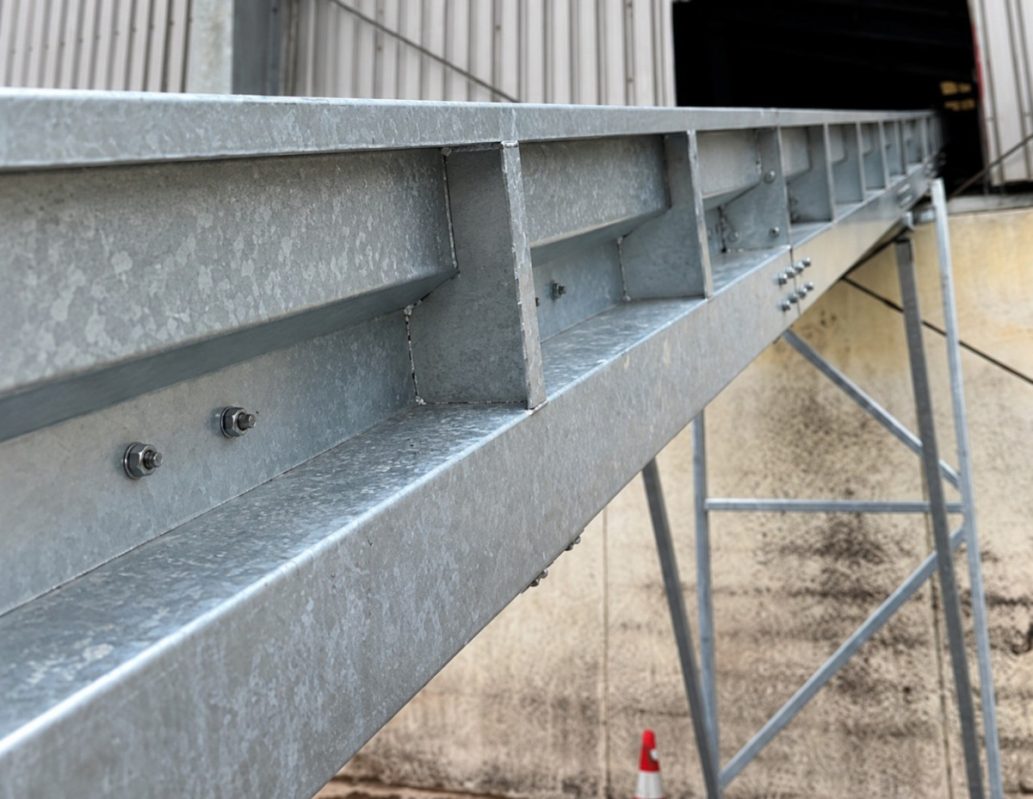

Het frame kan bestaan uit afzonderlijke secties die met elkaar worden verbonden. Hierdoor ontstaat een sterke constructie, maar blijft tegelijkertijd de mogelijkheid bestaan om het transportsysteem later aan te passen.
We werken hierbij met standaardmodules tot 3 meter. Hierdoor kan een transportband bijvoorbeeld later worden verlengd of ingekort wanneer de installatie of het productieproces verandert.
Betrouwbare aandrijving en bandloop
Bij lange transportbanden en zware materiaalstromen is een betrouwbare bandloop belangrijk. De rubberband moet voldoende grip hebben op de aandrijftrommel en zoveel mogelijk gecentreerd over de installatie blijven lopen.
Daarom kan de aandrijftrommel worden uitgevoerd met een lichte bollering (gebombeerde as), waardoor de bandloop wordt ondersteund en de rubberband beter gecentreerd blijft. Een rubberen bekleding met ruit- of diamantprofiel zorgt voor extra grip tussen de aandrijftrommel en de rubberband en helpt slip te voorkomen.
De aandrijving, trommeldiameters, rollen en het gekozen bandtype worden afgestemd op onder andere de lengte en breedte van de transportband, het te transporteren gewicht, de gewenste capaciteit en de hellingshoek.
Onderhoud en bereikbaarheid
Een zware rubber transportband moet niet alleen sterk en betrouwbaar zijn, maar ook praktisch blijven wanneer onderhoud noodzakelijk is. Daarom houden we bij het ontwerp rekening met de bereikbaarheid van rollen, schrapers, trommels, lageringen en aandrijving.
Bewegende delen worden waar nodig afgeschermd, waarbij tegelijkertijd rekening wordt gehouden met bereikbaarheid voor inspectie en onderhoud.
Welke rubber transportband heeft u nodig?
Er bestaat niet één standaard rubber transportband die geschikt is voor iedere materiaalstroom. Een goede transportband begint daarom bij het materiaal dat vervoerd moet worden.
Soort materiaal | Soortelijk gewicht | Stukgrootte | Gewenste capaciteit | Bandbreedte | Transportlengte | Hellingshoek | Invoer- en valhoogte | Vervuilend | Nat | Kleverig | Abrasief
Op basis daarvan bepalen we onder andere de frameconstructie, rubberband, bandbreedte, aandrijving, rollen, impactsecties, schrapers en eventuele zijgeleidingen.
Heeft u een materiaalstroom die u wilt transporteren?
U hoeft vooraf niet precies te weten welk type transportband daarvoor nodig is. Laat ons weten wat u wilt transporteren, hoeveel materiaal u wilt verwerken en hoe de situatie eruitziet. Vanuit die informatie kunnen we samen bepalen welke transportoplossing het beste bij uw proces past.
